시스코 네트워킹 5장 정리

IP주소

-      TCP/IP 프로토콜 내 특별한 장비를 구분하기 위한 주소

-      중복이 될 수 없다.

-      32bits => 4개의 옥텟

-      네트워크 부분 과 호스트 부분

-      클래스는 A, B, C, D, E

-      클래스 A: 호스트 수가 가장 많다. 맨 앞 0으로 시작 /네트워크 1~126 호스트 2^24-2

-      클래스 B: 맨 앞 10으로 시작 네트워크 128.0~191.255 호스트 2^16-2

-      클래스 C: 맨 앞 11으로 시작 네트워크 192.0.0 ~ 223.255.255.0 호스트 2^8-2

-      A Subnet: 255.0.0.0

-      B Subnet: 255.255.0.0

-      C Subnet: 255.255.255.0





라우터

-      내부 네트워크로 연결 되는 라우터 포트 => 이더넷 인터페이스

-      외부 인터넷 쪽으로 연결 되는 라우터 포트 => 시리얼 인터페이스

-      203.120.150.1~203.120.150.255라면 라우터 이더넷 주소는 같은 네트워크=> 203.120.150.1

-      라우터 시리얼 주소는 다른 네트워크 => 상대편 라우터 시리얼과 같은 네트워크



하나의 네트워크: 같은 브로드캐스트 영역에 속한다. 라우터를 거치치 않고 통신 가능한 영역



서브넷 마스크

-      하나의 큰 네트워크를 여러 개 작은 네트워크로 나눌 때 필요

-      IP 주소를 네트워크 환경에 맞게 나누어 주기 위해서 씌어 주는 이진수 조합

-      IP 주소를 가지고 어디까지가 네트워크 부분이고 호스트 부분인지 나타내는 역할

-      이유: 브로드캐스트 도메인을 나누고 IP 주소를 아끼기 위함

-      150.150.0.0 을 서브넷해서 서브넷 마스크를 255.255.255.0으로 바꾸면

-      150.150.1.0 150.150.2.0 …. 모두 다른 네트워크로 라우터를 통해서 통신 해야함

-      서브넷 마스크는 연속된 1 의 모음 중간에 0 이나오면 안됨

-      128 192 224 240 248 252 254 255 만 가능!!





첫 번째 행을 보면 201.222.10.60에 서브넷 마스크가 255.255.255.248이면 C클래스인데 네트워크를 더 쓴다는 의미이므로 256-248=8이다.

201.222.10.0

201.222.10.8

201.222.10.16

….

201.222.10.56 => 서브넷 주소 호스트는 201.222.10.57~201.222.10.62(56은 네트워크, 63은 브로드)

201.222.10.64

…

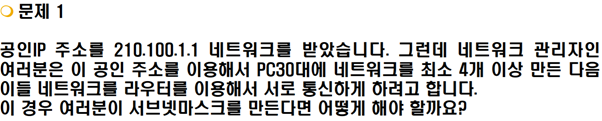

PC30대에 4개 서브넷이므로 120개 인데 210.100.1.1은 C클래스로 충분히 가능합니다.

PC30대 이므로 2^5=32가 포함되므로 호스트는 2^5이고 네트워크는 2^3입니다.

즉 210.100.1.0 / 210.100.1.32 / 210.100.1.64 …. 으로 나가므로 256-32=224인 서브넷 마스크는

255.255.255.224 입니다. 210.100.1.1은 210.100.1.0에서 210.100.1.32까지 속하므로 서브넷 주소는 210.100.1.0 입니다. 만약에 호스트가 2^5가 아니고 2^4으로한다면 16이므로 PC를 포함하지 못합니다.
